Re di un condensatore è sede di un campo elettrico uniforme e quindi di energia potenziale elettrica che viene fornita ad esso durante il processo di carica, e viene restituita durante il processo di scarica. Vediamo ora in che modo accumula energia un condensatore, posto all’interno di un circuito come quello nella figura 1. Rc ˜ ˚ v 0 i(t)
L’esperimento è suddiviso in due fasi, nella prima ci occupiamo di caricare un condensatore noto (di cui cioè conosciamo la. Carica del condensatore consideriamo un circuito in cui sono inseriti un condensatore di capacità c ed un resistore di resistenza r. Tramite un interruttore t possiamo inserire o disinserire nel circuito il generatore elettrico g, con il risultato di caricare o scaricare il condensatore.
A circuito chiuso, il condensatore viene caricato. In generale, il processo di carica di un condensatore è un processo che richiede lavoro per essere svolto; Infatti, anche se un corpo è inizialmente scarico, su di esso sono comunque presenti delle cariche elettriche, quelle positive in ugual quantità di quelle negative, in modo che il corpo risulti neutro.
Per la carica di un condensatore molto importante è individuare la costante di tempo capacitativa τ ( τ =rc). Il significato fisico di τ si ottiene ponendo nell’equazione di carica t=τ, perciò: Quindi dopo un tempo t=τ la carica del condensatore arriva al 63% del valore finale v 0 c.
Maggiore è τ, più lenta è la carica del condensatore. Lavoro di carica di un condensatore si ha un condensatore, una delle due lastre viene caricata positivamente e, man mano che aumenta la carica posseduta dalla lastra, aumenta la. Andamento della corrente in funzione del tempo per un circuito di scarica di un condensatore la scarica di un condensatore in un circuito elettrico è il processo mediante il quale le cariche accumulate sulle armature di un condensatore si disperdono nel circuito in seguito all'applicazione di una resistenza.
Si osservi che man mano che la carica procede il condensatore si comporta come una sede di f. e. m. (avente f ′ =ved r′= 0) diretta in verso opposto ad fgiacché le cariche accumulate sulle armature tendono a spingere le cariche in verso opposto a quello della corrente prodotta da f. Si ha quindi per l’equazione del circuito:
F −v =irdove r = r +re Processo di carica e scarica di un condensatore consideriamo un circuito in cui sono inseriti un condensatore di capacità c ed un resistore di resistenza r. Mediante un interruttore t possiamo inserire o disinserire nel circuito il generatore elettrico g, con il risultato di caricare o scaricare il condensatore.
Seconda parte esercitazione 1 : Carica condensatore (circuito rc con lunga costante di tempo) • montare il circuito sulla basetta, misurare vvin funzione del tempo. • siccome con i valori suggeriti (33m e 2. 2 f) il processo è lento, si possono misurare le tensioni con il voltmetro digitale a intervalli di tempo regolari scanditi da un cronometro.

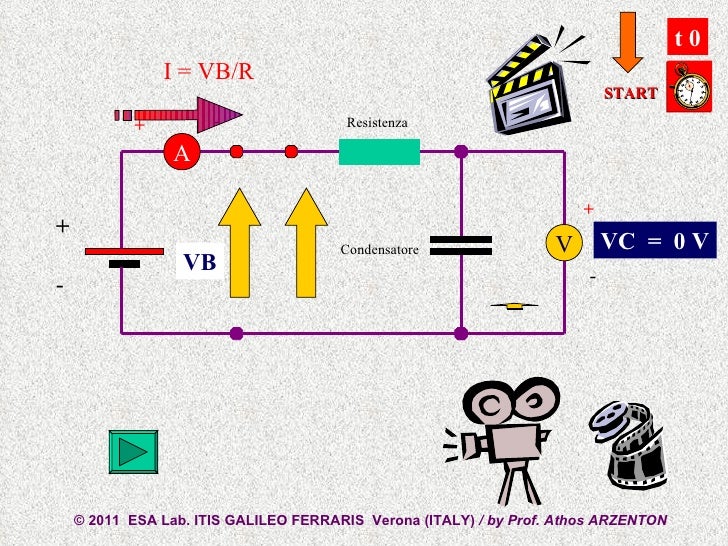

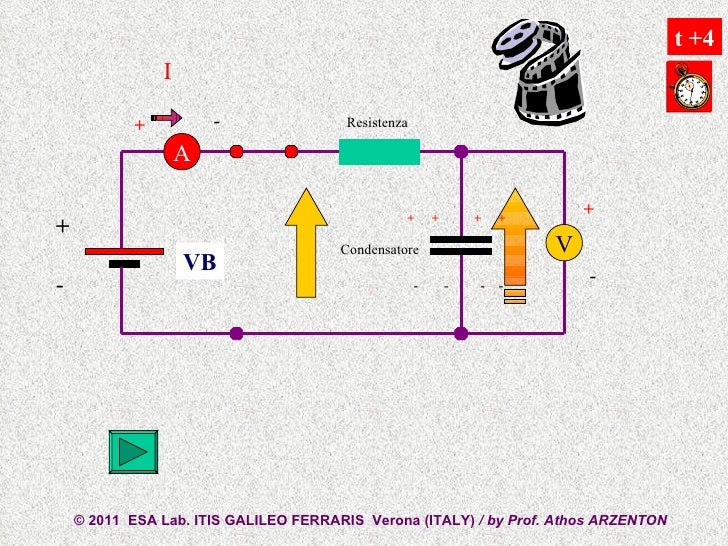

Carica del condensatore nei circuiti che contengono sia resistenze sia condensatori (circuiti rc), si definisce un tempo caratteristico t=rc (costante di tempo del circuito) durante il quale avvengono variazioni significative. In un circuito rc la carica sul condensatore varia nel tempo secondo la relazione: Fase di carica del condensatore chiudendo il circuito la corrente giunge al condensatore che comincia la fase di carica la quale non avviene istantaneamente, ma in un tempo, più o.
Durante il processo di carica di un condensatore ad armature circolari di raggio a=2cm si genera un campo magnetico b all'interno del condensatore stesso. Calcolare il valore di b a distanza r=0. 5 cm dall'asse quando la corrente di scarica vale i=8 ma la soluzione è la seguente: (2*pi*r)*b=u (0)i (r/a)^2 segue b= [u (0)i*r]/ (2*pi*a^2)=20 nt
Per caricare effettivamente un condensatore, collegare un filo dal terminale positivo della batteria o della fonte di alimentazione al resistore o alla lampadina e tenerlo lì fino a quando il condensatore non è carico, solitamente indicato dalla lampadina che si spegne completamente.
